Jack cắm âm thanh là thiết bị quan trọng trong việc truyền tải dữ liệu từ tivi, đầu thu DVD truyền thống, loa bluetooth,... một cách đơn giản nhất. Để hiểu rõ hơn về các loại jack cắm âm thanh phổ biến trên thị trường hiện nay, hãy cùng tham khảo bài viết sau bạn nhé.

1. Jack cắm là gì? Có công dụng như thế nào trong hệ thống âm thanh

Jack cắm là phụ kiện thuộc dây dẫn không thể thiếu trong hệ thống âm thanh, nhất là khi bạn muốn kết nối các thiết bị với nhau. Đa phần, các loại jack cắm thường được làm từ các chất liệu như: đồng, hợp kim đồng, vàng,...

Công dụng của jack cắm âm thanh:

Giúp kết nối các thiết bị âm thanh với nhau.
Đảm bảo tín hiệu âm thanh được truyền tải một cách tốt nhất.
Giúp người dùng mở rộng kết nối hơn chẳng hạn bạn muốn thực hiện cách kết nối amply với loa hay kết nối loa với tivi.
Các đầu jack cắm loa thường được hàn hoặc cố định với dây dẫn để thực hiện nhiệm vụ kết nối tín hiệu.

Vì jack cắm có nhiệm vụ kết nối các thiết bị âm thanh thông qua dây dẫn nên chất lượng của chúng sẽ quyết định chất lượng truyền dẫn của tín hiệu và âm thanh của hệ thống.

Jack cắm có chất lượng tốt, kết nối ổn định thì âm thanh phát ra sẽ hay và chất lượng hơn. Vì thế, đầu nối tiếp xúc giữa dây dẫn và thiết bị thông qua đầu jack phải đảm bảo vững chắc.

Vì nhu cầu của người dùng là muốn jack cắm của dây tiếp xúc rộng và được gắn chặt với ổ cắm của thiết bị, nên để đáp ứng điều đó, một vài loại đầu RCA sẽ được trang bị thêm những khe nhỏ ở giữa chân cắm nhằm nâng cao khả năng tiếp xúc với ổ cắm.

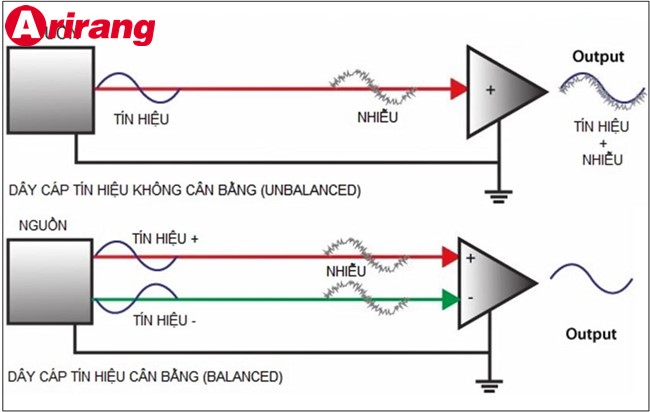

2. Jack cắm âm thanh cân bằng hoặc không cân bằng là gì?

Khi truyền âm thanh, tín hiệu điện cân bằng sẽ chạy dọc theo ba dây: Mặt đất, chân dương và chân âm. Khi đó chân dương và chân âm mặc dù cùng một tín hiệu nhưng ở 2 cực đối diện nhau, khiến tạp âm xuất hiện ở cả 2 chân.

Lúc này, các jack cắm âm thanh cân bằng (balanced) sẽ có khả năng loại bỏ các tạp âm khi truyền dẫn, thường chỉ được sử dụng trong các thiết bị âm thanh chuyên nghiệp do giá thành cao.

Jack cắm không cân bằng (balanced) lại có cấu tạo ít phức tạp hơn nên dễ bị nhiễu hơn nếu đường truyền dài, thường sử dụng trong các thiết bị âm thanh gia đình. Bạn nên sử dụng các loại jack cắm không cân bằng càng ngắn càng tốt (dưới 7m) để giảm thiểu bất kỳ tạp âm có thể xuất hiện khi theo tín hiệu vào thiết bị được kết nối.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

3. Các loại jack cắm âm thanh thông dụng hiện nay

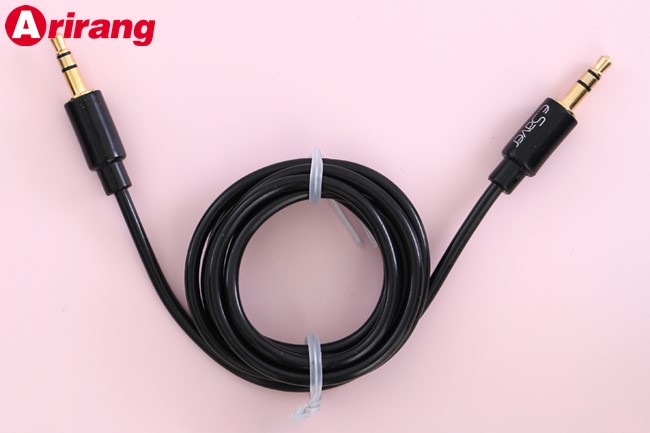

Jack audio 3.5mm

Jack audio 3.5mm có cấu tạo gồm 2 đầu jack 3.5mm, thích hợp sử dụng cho các thiết bị âm thanh cần nối dài hoặc kết nối thiết bị âm thanh với nhau.

Jack cắm 3.5mm thường được trang bị trên các thiết bị như: PC, laptop, điện thoại thông minh, máy tính bảng, máy nghe nhạc.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

Jack cắm TRS (Dây 6 ly stereo)

Jack cắm TRS (Dây 6 ly stereo), được viết tắt từ Tip, Ring, Sleeve, tương ứng với các ý nghĩa như sau:

Tip là mạch ngoài cùng hàn mạch tín hiệu cực tính dương.
Ring là mạch dây tín hiệu có cực tính âm.
Đầu jack có 3 cực thân vỏ (Sleeve) hàn mạch ground.

Jack cắm TRS có cấu tạo 2 khấc trên đầu và vòng tròn gắn trên trục, đồng thời có hai dây dẫn cộng với một dây nối đất. Chúng được sử dụng cho các jack cắm bàn mixer, truyền dẫn tín hiệu từ dân dẫy thứ nhất và trở lại qua dây dẫn còn lại.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

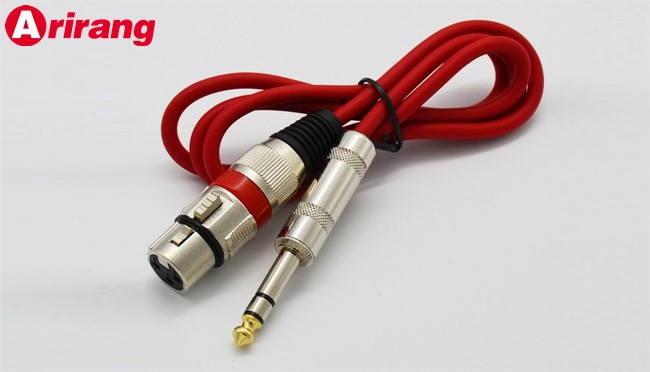

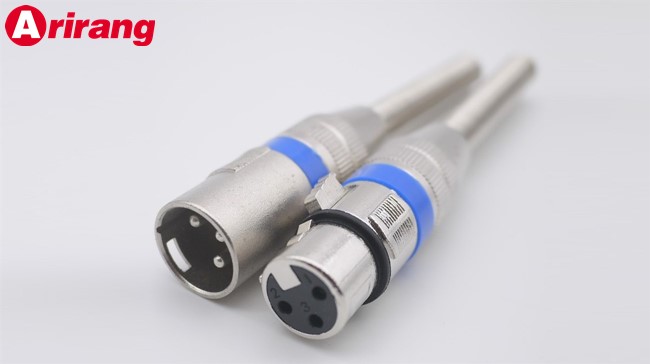

Jack cắm XLR (Jack Canon)

Jack cắm XLR (Jack Canon) thuộc loại jack âm thanh cân bằng, có khả năng truyền tải âm thanh chuẩn nhất trong các loại. XLR có cấu tạo 3 chấu được đánh số 1, 2, 3: Jack đực có 3 cọc lòi ra, jack cái có 3 lỗ được đánh số 1, 2, 3.

Jack âm canon cũng có 2 loại đực và cái cùng các loại đầu chuyển. Chúng thường dùng cho microphone, kết nối các chuẩn máy âm thanh cao cấp.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

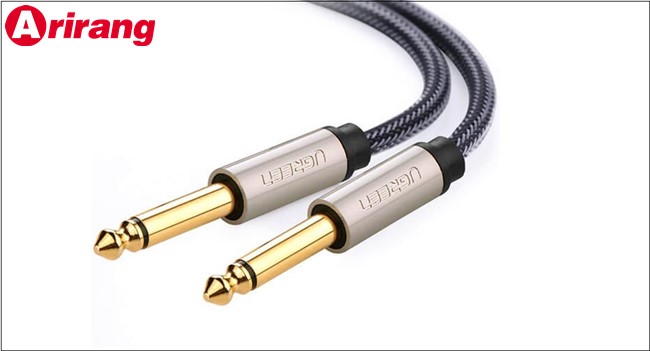

Jack cắm TS (Dây 6 ly mono)

Jack cắm TS có cấu tạo đầu jack gồm hai cực: một cực là thân vỏ (Sleeve) thường hàn vỏ bọc giáp và tiếp xúc với mạch ground của thiết bị. Cực thứ 2 là (Tip) nằm ở đầu nhọn ngoài cùng dùng hàn mạch dây truyền tín hiệu.

Loại jack này thường dùng cho mạch truyền tín hiệu mono hay unbalance.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

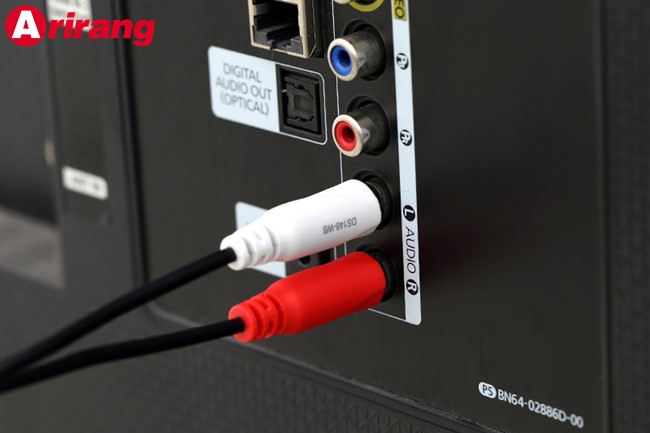

Jack tín hiệu bông sen RCA

Jack cắm RCA hay còn gọi là RCA Jack. Loại jack này rất phổ biến trong các dàn âm thanh Home, Pro, và cả Hi-End. Ngoài ra, các đầu DJ, Mixer DJ, đầu CD, DVD Player đều sử dụng loại jack này để kết nối. Trong thời buổi công nghệ hiện đại như ngày nay thì RCA sử dụng phổ biến trong các thiết bị di động như tivi, laptop, amply hoặc các hệ thống loa có subwoofer.

Jack RCA được phân loại dựa vào màu sắc và mỗi loại đảm nhiệm một chức năng khác nhau:

Truyền tín hiệu video, hình ảnh: Màu vàng.
Truyền tín hiệu âm thanh: Màu đỏ và trắng.

RCA cũng được phân thành jack cắm đực và jack cắm cái. Tuy nhiên, nó lại được dùng để phân biệt 2 bộ phận bên trong jack cắm: Jack cắm đực (male) dùng để chỉ đầu cắm và jack cắm cái (female) dùng để chỉ lỗ cắm.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

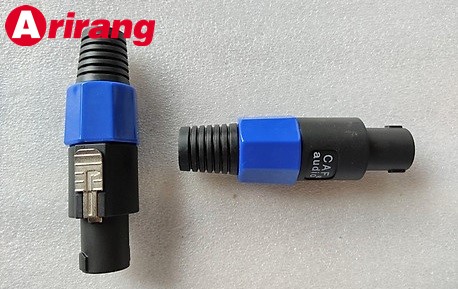

Jack cắm âm thanh SpeakON

Jack cắm âm thanh SpeakON được trang bị thêm vòng khóa trong cấu tạo, đảm bảo an toàn cho loa, amply. Khi đã vặn vào loa hay amply, người dùng cần phải bám chốt khóa và xoay ngược vòng mới có thể rút ra được.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

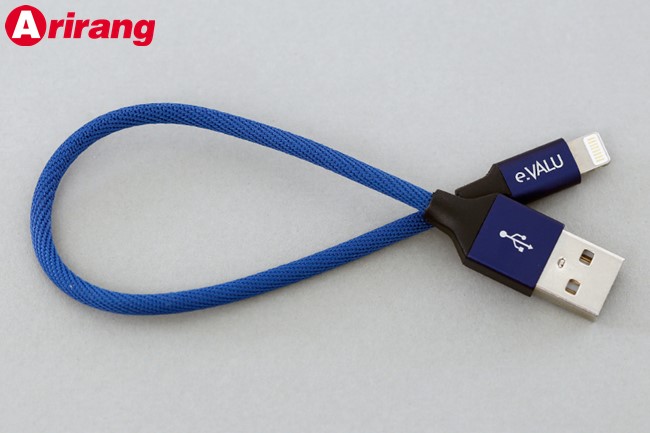

Jack Lightning

Lightning là loại jack được nghiên cứu và chế tạo bởi Apple chúng có thiết kế nhỏ gọn, hiện đại, cứng cáp. Đồng thời, khả năng tích hợp, truyền dữ liệu của cổng sạc Lightning cũng rất ưu việt. Thường được dùng truyền tải âm thanh từ các thiết bị của hãng.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

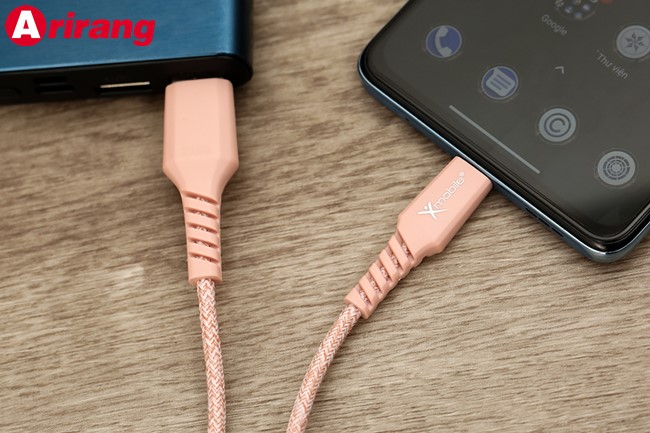

Jack Type C

Type-C là jack kết nối sở hữu những công nghệ tiên tiến nhất, thường được trang bị trên các thiết bị điện tử như điện thoại (chủ yếu là Android), máy tính nằm ở phân khúc sản phẩm cao cấp.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

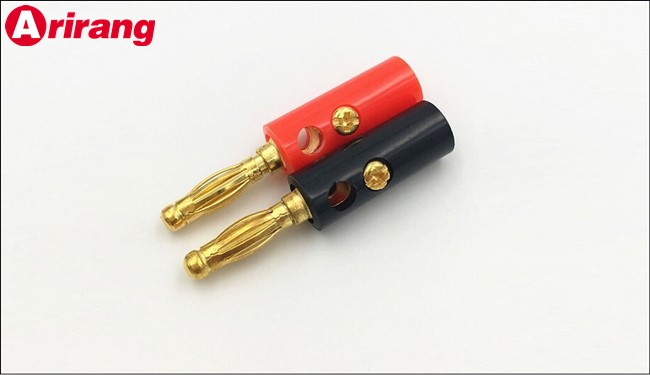

Jack cắm âm thanh hình chuối

Một jack cắm hình chuối có cấu tạo bao gồm một đầu nối điện được thiết kế để nối các dây âm thanh, chẳng hạn như dây loa, đến các cột liên kết ở mặt sau của nhiều bộ khuếch đại công suất.

Các jack cắm này thường được tìm thấy ở mặt sau của amply. Các đầu của dây được giữ cố định bằng vít khóa.

Ưu điểm của loại jack cắm loa này đó là:

Tháo lắp dễ dàng.
Thuận tiện hơn khi cần kiểm tra nhiều thiết bị và so sánh.
Sử dụng đơn giản chỉ cần cắm trực tiếp vào cổng kết nối.

Tuy nhiên, một nhược điểm phải nhắc đến khi mua và sử dụng loại jack cắm này là nếu mua phải hàng kém chất lượng thì rất nhanh bị hỏng, tiếp xúc kém, tín hiệu truyền không tốt.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

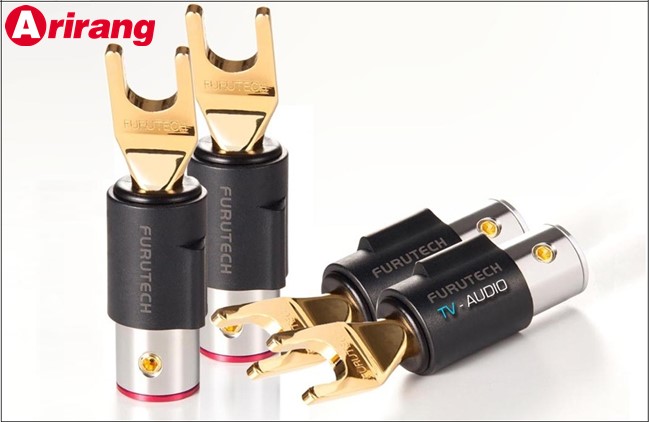

Jack cắm loa hình càng cua – Spade

Jack cắm loa hình càng cua – Spade có thiết kế chân cắm hình càng cua dẹp, chúng được cắm vào chân nối và khóa chốt chặt lại. Loại jack cắm này có ưu điểm dễ kết nối, đường truyền ổn định và chắc chắn khi sử dụng.

Các loại jack cắm âm thanh phổ biến và bí quyết lựa chọn mà bạn cần biết

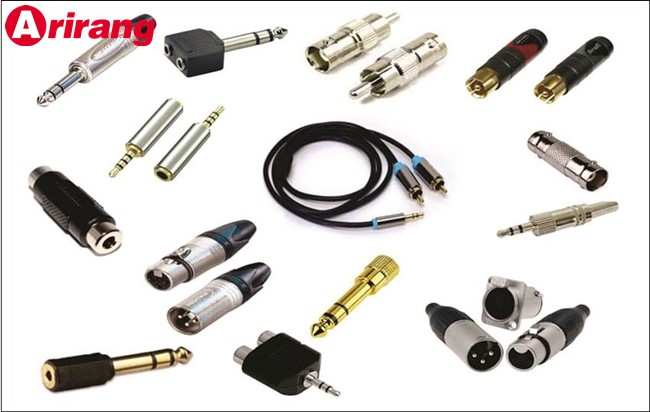

4. Phân biệt các loại jack cắm đơn giản

Nếu bạn là người lần đầu tiên tiếp xúc với các loại jack cắm âm thanh thì chắc hẳn không khỏi hoang mang bởi số lượng jack cắm quá nhiều mà bạn lại chưa biết cách để phân biệt.

Đừng lo lắng vì Điện máy XANH sẽ tổng hợp lại giúp bạn các đặc điểm tiêu biểu nhất của những loại jack cắm loa thông dụng cực đơn giản sau đây nhé:

Jack cắm loa Canon (XLR) thường có 3 chân bên trong hoặc phần chốt có chỗ để cắm 3 chân.
Jack cắm âm thanh Speakon có dạng đầu tròn, bên trong và ngoài có rãnh, có chốt dùng để cố định.
Jack cắm hình chuối thì có dạng phình giữa như hình quả chuối.
Jack cắm loa 6 ly có đầu cắm khá dài, có phần thắt giống viên đạn ở đầu.
Jack cắm bông sen: Loại này thì cực dễ để phân biệt bạn có thể dựa vào màu sắc (trắng – đỏ – vàng) hoặc cấu tạo đầu giống với hoa sen với nhụy ở giữa.
Jack cắm loa hình càng cua có hình thù đặc biệt nên rất dễ phân biệt, loại này thì khó nhầm.
